  变频串联谐振耐压试验装置

浏览次数:

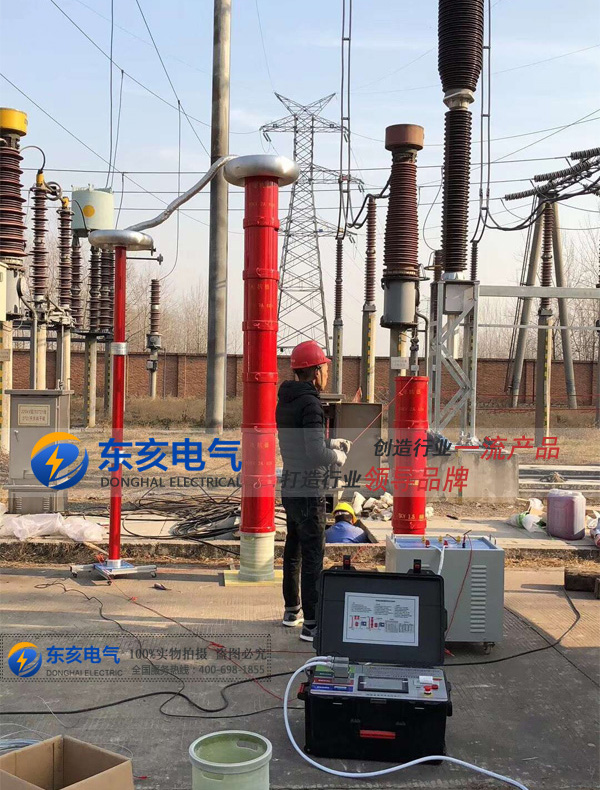

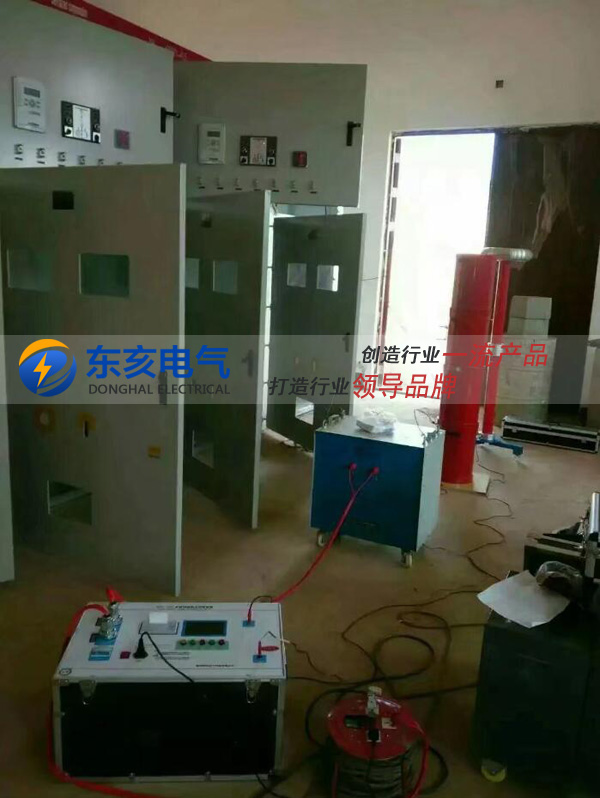

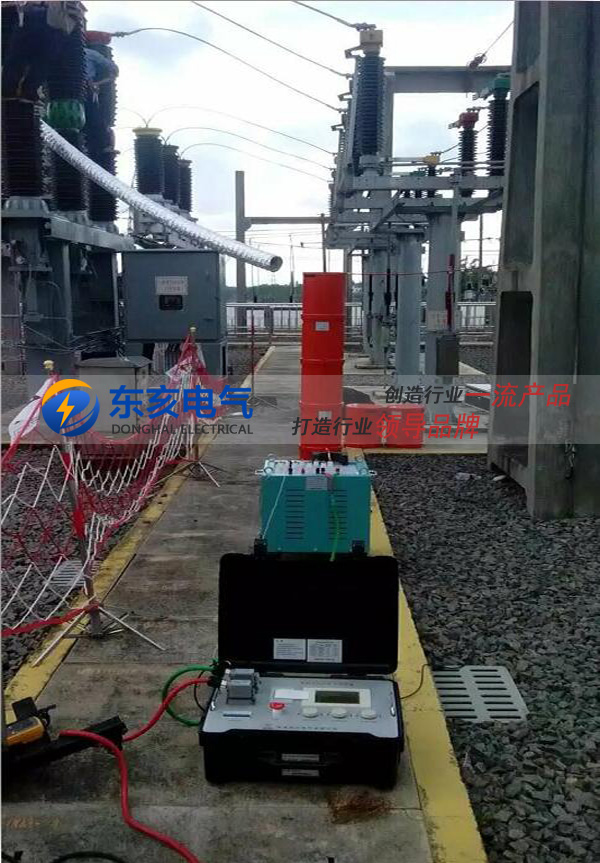

   详细介绍

执行标准

《电气装置安装工程电气设备交接试验标准》 GB50150-2006
《高压谐振试验装置》 DL/T 849.6—2004
《电抗器》 GB10229.88
《电力设备预防性试验规程》 DL/T596-1996
《耦合电容器和电容分压器》 IEC358(1990)

产品别称

变频谐振、变频串联谐振、串联谐振、调频串联谐振、串联谐振耐压试验装置、串联谐振试验设备、电缆交流耐压试验装置、电缆耐压试验装置。

产品介绍

1、所需电源容量大大减小。串联谐振电源是利用谐振电抗器和被试品电容谐振产生高电压和大电流的,在整个系统中,电源只需要提供系统中有功消耗的部分,因此,试验所需的电源功率只有试验容量的1/Q。
2、设备的重量和体积大大减少。串联谐振电源中,不但省去了笨重的大功率调压装置和普通的大功率工频试验变压器,而且,谐振激磁电源只需试验容量的1/Q,使得系统重量和体积大大减少,一般为普通试验装置的1/10-1/30。
3、改善输出电压的波形。谐振电源是谐振式滤波电路,能改善输出电压的波形畸变,获得很好的正弦波形,有效的防止了谐波峰值对试品的误击穿。
4、防止大的短路电流烧伤故障点。在串联谐振状态,当试品的绝缘弱点被击穿时,电路立即脱谐,回路电流迅速下降为正常试验电流的1/Q。而并联谐振或者试验变压器方式做耐压试验时,击穿电流立即上升几十倍,两者相比,短路电流与击穿电流相差数百倍。所以,串联谐振能有效的找到绝缘弱点,又不存在大的短路电流烧伤故障点的忧患。
5、不会出现任何恢复过电压。试品发生击穿时,因失去谐振条件,高电压也立即消失,电弧即刻熄灭,且恢复电压的再建立过程很长,很容易在再次达到闪络电压前断开电源,这种电压的恢复过程是一种能量积累的间歇振荡过程,其过程长,而且,不会出现任何恢复过电压。

我公司调频谐振装置主要功能及其技术特点:

1、装置具有过压、过流、零位启动、系统失谐(闪络)等保护功能,过压过流保护值可以根据用户需要整定,试品闪络时闪络保护动作并能记下闪络电压值,以供试验分析。
2、整个装置单件重量很轻,便于现场使用。
3、装置具有三种工作模式,方便用户根据现场情况灵活选择,提高试验速度。
工作模式为:全自动模式、手动模式、自动调谐手动升压模式.
4、能存储和异地打印数据,存入的数据编号是数字,方便的帮助用户识别和查找。
5、装置自动扫频时频率起点可以在规定范围内任意设定,扫频方向可以向上、向下选择,同时液晶大屏幕显示扫描曲线,方便使用者直观了解是否找到谐振点。
6、采用了DSP平台技术,可以方便的根据用户需要增减功能和升级,也使得人机交换界面更为人性化。

设备适用范围

1、设备适用范围

1.1可做400mm2/110kv交联电缆,长度1500m的交流耐压试验。
1.2可做400mm2/35kv交联电缆,长度6Km的交流耐压试验。
1.3可做400mm2/10kv交联电缆,长度10Km的交流耐压试验。

2、设备具体配置
2.1 试验要求:

2.1.1.400mm2/110kv交联电缆交流耐压试验,电缆长度1.5公里,等效电容量0.234uF,其试验电压128kv,试验频率30~300Hz,试验时间60min。
2.1.2.400mm2/35kv交联电缆交流耐压试验,电缆长度6公里,等效电容量1.254uF,其试验电压52kv,试验频率30~300Hz,试验时间60min。
2.1.3.400mm2/10kv交联电缆交流耐压试验,电缆长度10公里,等效电容量4.18uF,其试验电压22kv,试验频率30~300Hz,试验时间5min。.
2.1.4.110kv GIS组合电器的交流耐压试验,电容量≤0.02uF,其试验电压184kv,试验频率30~300Hz,试验时间1min。
2.1.5.110kv母线、隔离开关的交流耐压试验,电容量≤0.01uF,其最高试验电压为260kv,试验频率30~300Hz,试验时间1min。
2.2 电抗器的设计:
2.2.1.400mm2/110kv交联电缆交流耐压试验,电缆长度1.5公里,等效电容量0.234uF,其试验电压128kv,试验频率30~300Hz,当频率为45Hz时。
试验电流I=ωCXU试=2×3.14×45×0.234×128×10-3=8.5A
对应电抗器电感量L=1/ω2C =53H
2.2.2.400mm2/35kv交联电缆交流耐压试验,电缆长度6公里,等效电容量1.254uF,其试验电压52kv,试验频率30~300Hz,当频率为35Hz时。
试验电流I=ωCXU试=2×3.14×35×1.254×52×10-3=14.3A
对应电抗器电感量L=1/ω2C = 16.5H
2.2.3.400mm2/10kv交联电缆交流耐压试验,电缆长度10公里,等效电容量4.18uF,其试验电压22kv,试验频率30~300Hz,当频率为40Hz时。
试验电流I=ωCXU试=2×3.14×40×4.18×22×10-3=23.1A
对应电抗器电感量L=1/ω2C =3.8H
2.2.4.110kv GIS组合电器的交流耐压试验,电容量≤0.04uF,其试验电压184kv,试验频率30~300Hz,当频率为50Hz时。
试验电流I=ωCXU试=2×3.14×50×0.04×184×10-3=2.3A
对应电抗器电感量L=1/ω2C = 253H
2.2.5.110kv母线、隔离开关的交流耐压试验,电容量≤0.01uF,其最高试验电压为260kv,试验频率30~300Hz,当频率为55Hz时。
试验电流I=ωCXU试=2×3.14×55×0.01×260×10-3=0.9 A
对应电抗器电感量L=1/ω2C = 838 H
2.3 电抗器的配置:
2.3.1.做110kv母线、隔离开关的交流耐压试验,其最高试验电压为260kv,而做300mm2/35kv交联电缆交流耐压试验,其试验电压52kv,考虑到设备的兼容性及单台重量,将电抗器分10节,每节电抗器电压为45KV,每节电流为3A,每节电感量为55H。
2.3.2.六节电抗器串联,额定电压270KV,额定电流3A,电感量330H,满足母线、隔离开关试验要求。
2.3.3.五节电抗器串联,额定电压225KV,额定电流3A,电感量275H,满足GIS组合电器试验要求。
2.3.3.电抗器三串三并,额定电压135KV,额定电流9A,电感量55H,满足400mm2/110kv电缆交流耐压试验要求。.
2.3.4电抗器两串五并,额定电压90KV,额定电流15A,电感量22H,满足400mm2/35kv电缆交流耐压试验要求。.
2.3.5电抗器十台并联,额定电压45KV,额定电流30A,电感量5.5H,满足400mm2/10kv电缆交流耐压试验要求。
验证:
1) 400mm2/110kv电缆交流耐压试验,等效电容量0.234uF,其试验电压128kv,试验频率30~300Hz,使用9台电抗器三串三并,其电抗器额定电感量55H,额定电压为135KV,额定电流为9A。
试验频率:f=1/2π√LC =44.3Hz
试验电流I=ωCXU试=2×3.14×44.3×0.234×128×10-3=8.3A
2) 400mm2/35kv电缆交流耐压试验,等效电容量1.254uF,其试验电压52kv,试验频率30~300Hz,使用10电抗器两串五并,其电抗器额定电感量22H,额定电压为90KV,额定电流为15A。
试验频率:f=1/2π√LC =30.3Hz
试验电流I=ωCXU试=2×3.14×30.3×1.254×52×10-3=12.4A
3) 400mm2/10kv电缆交流耐压试验,等效电容量4.18uF,其试验电压22kv,试验频率30~300Hz,使用10电抗器并联,其电抗器额定电感量5.5H,额定电压为45KV,额定电流为30A。
试验频率:f=1/2π√LC =33.2Hz
试验电流I=ωCXU试=2×3.14×33.2×4.18×22×10-3=19.2A
4) 110kv GIS组合电器交流耐压试验,电容量≤0.04uF,其试验电压184kv,试验频率30~300Hz,使用五节电抗器串联,其电抗器额定电感量275H,额定电压为225KV,额定电流为3A。
试验频率:f=1/2π√LC = 48Hz
试验电流I=ωCXU试=2×3.14×48×0.04×184×10-3=2.2A
5) 110kv母线、隔离开关交流耐压试验,电容量≤0.01uF,其试验电压260kv,试验频率30~300Hz,使用六节电抗器串联,其电抗器额定电感量330H,额定电压为270KV,额定电流为3A。
试验频率:f=1/2π√LC =87.6Hz
试验电流I=ωCXU试=2×3.14×87.6×0.01×260×10-3=1.4A
2.4 补偿电容器配置:
2. 4.1.因最高试验电压为265kv,所以,补偿电容电压为270kv,补偿电容的电容量为:0.005uF。
2.4.2.配置1台补偿电容器DRQ—270kv/0.005uF。
2.5 励磁变压器的配置
2.5.1.因品质因数Q值在额定负载下不小于25,所以,励磁变压器为电抗器总容量1350kvA,除以品质因数25得54KvA取60KvA。
2.5.2.配置一台励磁变压器规格为YHXZB—60kvA/3kv/6kv/12kv。
2.6 调频电源的配置:
2.6.1.调频电源的容量等于或大于励磁变压器的容量取60kvA。
2.6.2.配置的调频电源的规格为YHXZB—60kvA。
2.7 电容分压器的配置
2.7.1.因设备的输出电压为260kv,所以,电容分压器电压为270kv、电容量为500PF。
2.7.2.配置2台的电容分压器规格为FRC—135kv。
